Двухплитный термопластавтомат модель UN1400D1-IU12050

Габаритные размеры UN1400D1-IU12050:

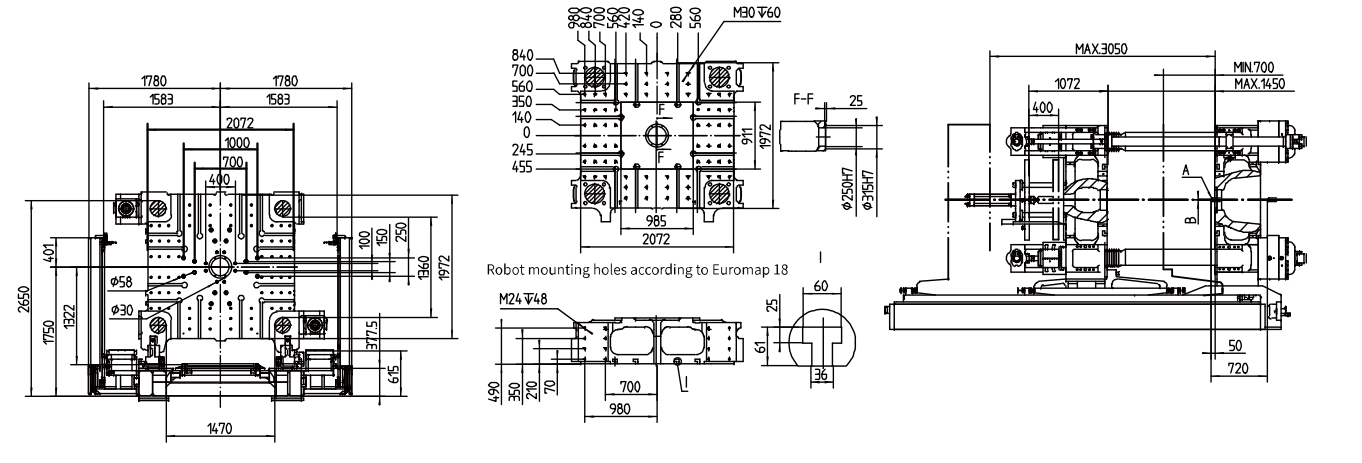

Размер плит UN1400D1-IU12050:

Модель	А	В	L	H1	H2	W	Сечение кабеля питания	Ток полной нагрузки	Несущая способность основания	Кол-во водяных распределителей	Скорость потока охлаждающей воды (кроме пресс-формы)	Давление охлаждающей воды	Давление сжатого воздуха
	мм	мм	мм	мм	мм	мм	мм²	А	т/м²	Кол-во*л/мин	л/мин	бар	бар
UN1400D1-IU6800	SR15	Ø4,5	10600	2259	3101	2906	95	259,84	8	(8+8)*11	150	3-4	5-6
UN1400D1-IU9000	SR15	Ø4,5	11100	2234	3066	2906	95	316,71	8	(8+8)*11	150	3-4	5-6
UN1400D1-IU12050	SR15	Ø4,5	11671	2394	3066	2906	120	370,88	8	(8+8)*11	150	3-4	5-6
UN1400D1-IU14500	SR20	Ø8	12100	2554	3541	3145	150	470,42	8	(8+8)*11	150	3-4	5-6

Параметр	UN1400D1-IU12050
Объём впрыска, см3	6341	7363	8588
Вес впрыска, г	5833	6774	7901
Диаметр шнека, мм	116	125	135
Давление впрыска, МПа	190	164	140
Соотношение длины шнека к диаметру	22,1	20	20
Скорость впрыска, см3/с	913	1060	1236
Максимальная скорость впрыска, мм/с	86
Ход шнека, мм	600
Скорость вращения шнека, об/мин (бесступенчатая регулировка)	112
Усилие смыкания, кН	14000
Усилие раскрытия, кН	950
Раскрытие, мм	2350/1600
Расстояние между колоннами, мм	1470*1360
Размер плит, мм	2072*1972
Максимальное расстояние в свету, мм	3050
Толщина пресс-формы (мин/макс), мм	700/1450
Ход выталкивателя, мм	400
Количество выталкивателей	25
Усилие выталкивания, кН	300
Давление в гидравлической системе, Мпа	17,5/30
Мощность насоса, кВт	89+37+7,5
Нагревательная мощность, кВт	66,37	66,37	70,63
Количество зон контроля температуры	8
Ёмкость бака гидравлической системы, л	1600
Габаритные размеры, м.	11,73,63,4
Максимальный вес пресс-формы, т	27
Вес, т	39+13
