Двухплитный термопластавтомат модель UN2100D1-IU12050
Краткие характеристики
- Объём впрыска, см3 8588
- Усилие смыкания, кН 21000
- Раскрытие, мм 2700
- Максимальное расстояние в свету, мм 3500
Описание конструкции

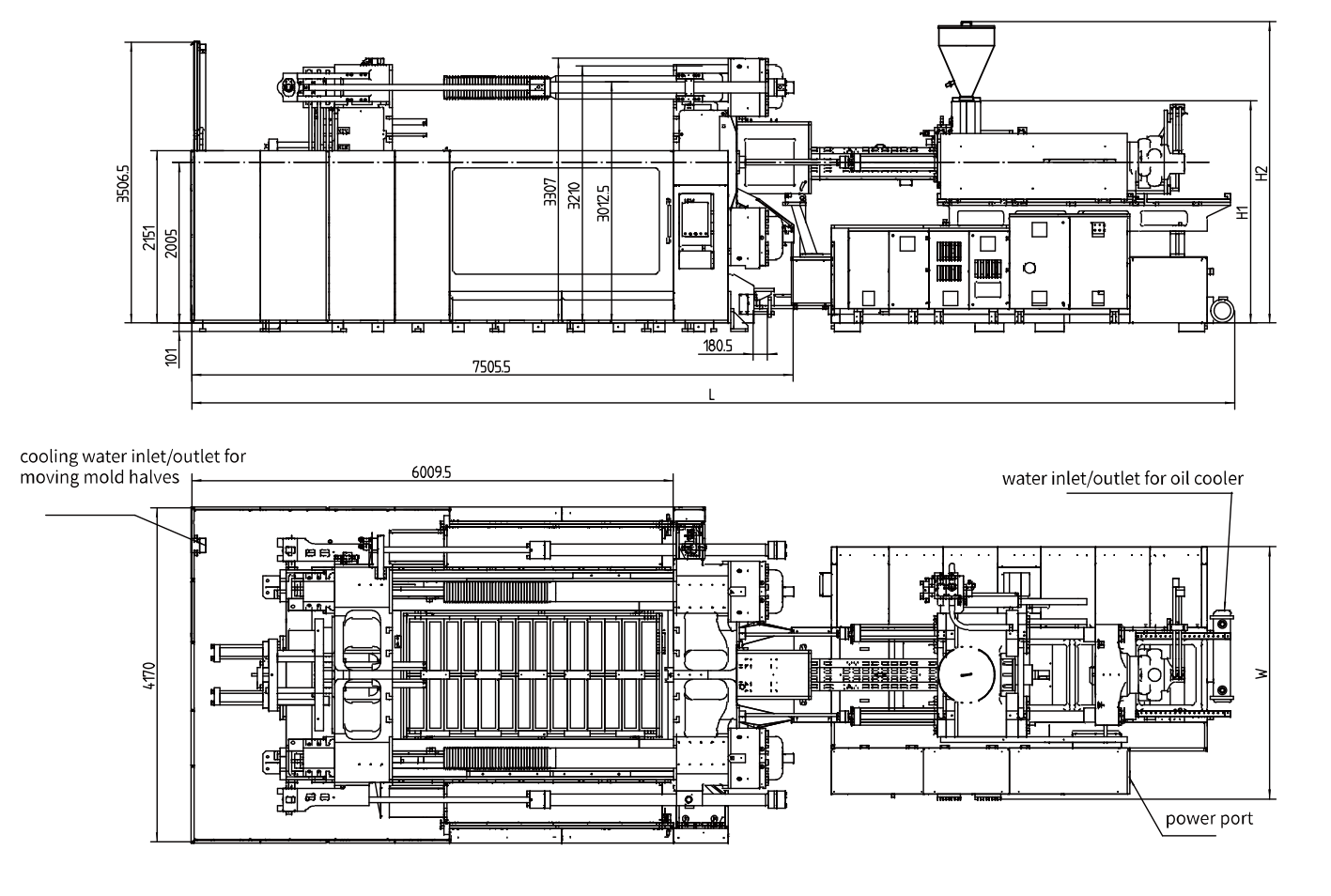

Габаритные размеры UN2100D1-IU12050:
Размер плит UN2100D1-IU12050:
| Модель | А | В | L | H1 | H2 | W | Сечение кабеля питания | Ток полной нагрузки | Несущая способность основания | Кол-во
водяных распределителей |
Скорость потока охлаждающей воды (кроме пресс-формы) | Давление охлаждающей воды | Давление сжатого воздуха |
| мм | мм | мм | мм | мм | мм | мм2 | А | т/м2 | Кол-во*л/мин | л/мин | бар | бар | |
| UN2100D1-IU12050 | SR15 | Ø4,5 | 13100 | 2649 | 3321 | 2906 | 120 | 370,88 | 12,5 | (8+8)*11 | 200 | 3-4 | 5-6 |
| UN2100D1-IU14500 | SR20 | Ø8 | 13200 | 2809 | 3796 | 3145 | 150 | 470,42 | 12,5 | (8+8)*11 | 200 | 3-4 | 5-6 |
| UN2100D1-IU18500 | SR20 | Ø8 | 13200 | 2809 | 3796 | 3145 | 150 | 470,42 | 12,5 | (8+8)*11 | 200 | 3-4 | 5-6 |
| UN2100D1-IU18500 | SR25 | Ø8 | 14800 | 2864 | 3870 | 3640 | 185 | 569,67 | 12,5 | (8+8)*11 | 200 | 3-4 | 5-6 |
Основные характеристики
| Параметр | UN2100D1-IU12050 | ||
| Объём впрыска, см3 | 6341 | 7363 | 8588 |
| Вес впрыска, г | 5833 | 6774 | 7901 |
| Диаметр шнека, мм | 116 | 125 | 135 |
| Давление впрыска, МПа | 190 | 164 | 140 |
| Соотношение длины шнека к диаметру | 22,1 | 20 | 20 |
| Скорость впрыска, см3/с | 913 | 1060 | 1236 |
| Максимальная скорость впрыска, мм/с | 86 | ||
| Ход шнека, мм | 600 | ||
| Скорость вращения шнека, об/мин (бесступенчатая регулировка) | 112 | ||
| Усилие смыкания, кН | 21000 | ||
| Усилие раскрытия, кН | 1380 | ||
| Раскрытие, мм | 2700/1800 | ||
| Расстояние между колоннами, мм | 1800*1600 | ||
| Размер плит, мм | 2620*2320 | ||
| Максимальное расстояние в свету, мм | 3500 | ||
| Толщина пресс-формы (мин/макс), мм | 800/1700 | ||
| Ход выталкивателя, мм | 430 | ||
| Количество выталкивателей | 25 | ||
| Усилие выталкивания, кН | 460 | ||
| Давление в гидравлической системе, Мпа | 17,5/30 | ||
| Мощность насоса, кВт | 89+37+11 | ||
| Нагревательная мощность, кВт | 66,37 | 66,37 | 70,63 |
| Количество зон контроля температуры | 8 | ||
| Ёмкость бака гидравлической системы, л | 1600 | ||
| Габаритные размеры, м. | 13,1*4,2*3,4 | ||
| Максимальный вес пресс-формы, т | 50 | ||
| Вес, т | 65+13 | ||
