Двухплитный термопластавтомат модель UN900D1-IU4800

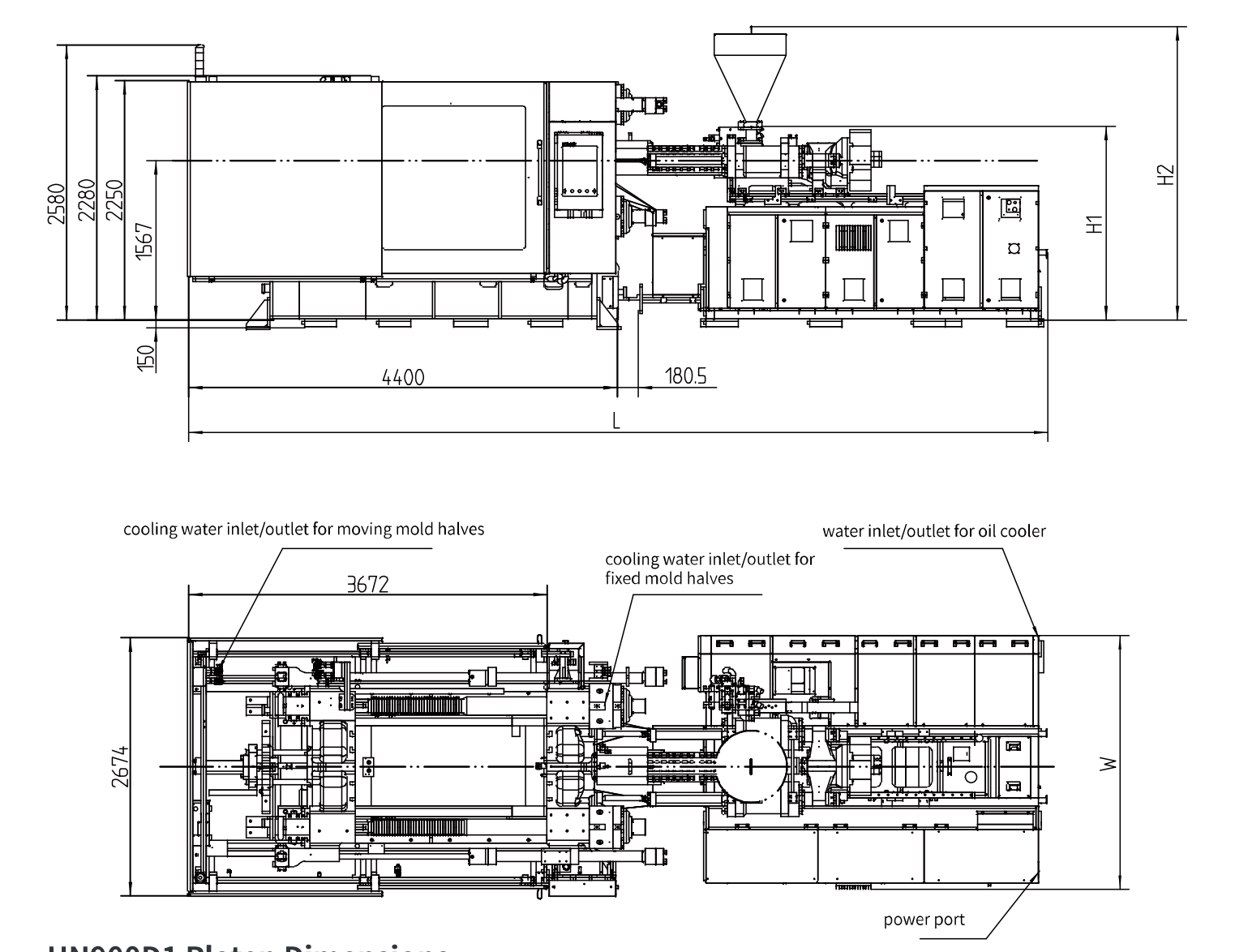

Габаритные размеры UN900D1-IU4800:

Размер плит UN900D1-IU4800:

Модель	А	В	L	H1	H2	W	Сечение кабеля питания	Ток полной нагрузки	Несущая способность основания	Кол-во водяных распределителей	Скорость потока охлаждающей воды (кроме пресс-формы)	Давление охлаждающей воды	Давление сжатого воздуха
	мм	мм	мм	мм	мм	мм	мм²	А	т/м²	Кол-во*л/мин	л/мин	бар	бар
UN900D1-IU4800	SR15	Ø4,5	9400	1939	2780	2198	70	215,49	8	(8+8)*11	150	3-4	5-6
UN900D1-IU6800	SR15	Ø4,5	9500	1946	2860	2198	95	259,84	8	(8+8)*11	150	3-4	5-6
UN900D1-IU9000	SR15	Ø4,5	10000	1974	2870	2906	95	316,71	8	(8+8)*11	150	3-4	5-6

Параметр	UN900D1-IU4800
Объём впрыска, см3	2217	2659	3664
Вес впрыска, г	2039	2446	3371
Диаметр шнека, мм	84	92	108
Давление впрыска, МПа	218	181	131
Соотношение длины шнека к диаметру	21,9	20	20
Скорость впрыска, см3/с	516	619	853
Максимальная скорость впрыска, мм/с	93
Ход шнека, мм	400
Скорость вращения шнека, об/мин (бесступенчатая регулировка)	154
Усилие смыкания, кН	9000
Усилие раскрытия, кН	640
Раскрытие, мм	1650/1050
Расстояние между колоннами, мм	1180*1000
Размер плит, мм	1560*1520
Максимальное расстояние в свету, мм	2150
Толщина пресс-формы (мин/макс), мм	500/1100
Ход выталкивателя, мм	320
Количество выталкивателей	21
Усилие выталкивания, кН	220
Давление в гидравлической системе, Мпа	17,5/30
Мощность насоса, кВт	66+7,5
Нагревательная мощность, кВт	37,82	37,82	47
Количество зон контроля температуры	6
Ёмкость бака гидравлической системы, л	1000
Габаритные размеры, м.	9,43,22,8
Максимальный вес пресс-формы, т	13
Вес, т	22+6,5
