Двухплитный термопластавтомат модель UN3200DP/UN3400DP-44500
Краткие характеристики
- Объём впрыска, см3 29217
- Усилие смыкания, кН 34000
- Раскрытие, мм 3100
- Максимальное расстояние в свету, мм 4200
Описание конструкции
Габаритные размеры UN3200DP/UN3400DP – IU44500:

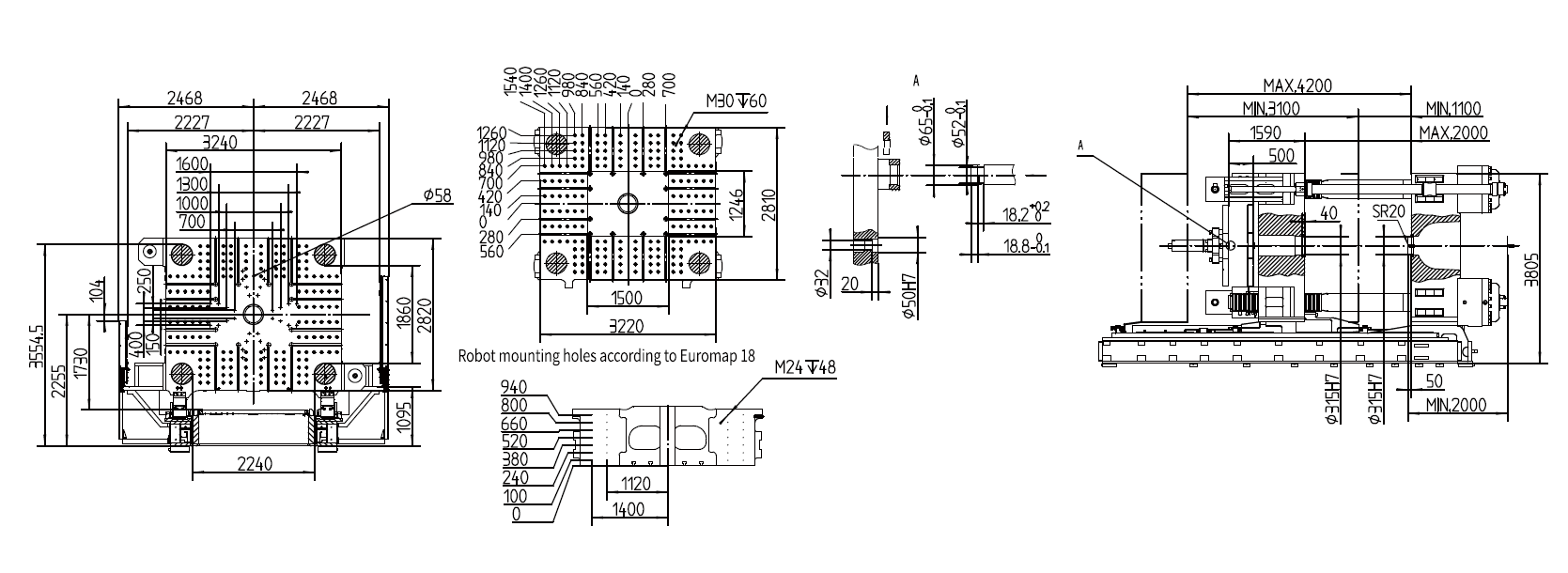

Размер плит UN3200DP/UN3400DP – IU44500:
| Модель | L | H1 | H2 | W | Сечение кабеля питания | Ток полной нагрузки | Несущая способность основания | Кол-во
водяных распределителей |
Скорость потока охлаждающей воды (кроме пресс-формы) | Давление охлаждающей воды | Давление сжатого воздуха |
| мм | мм | мм | мм | мм2 | А | т/м2 | Кол-во*л/мин | л/мин | бар | бар | |
| UN3200DP/UN3400DP -IU18500 | 16200 | 3095 | 4046 | 3542 | 150 | 517,6 | 14,5 | (10+10)*11 | 200 | 3-4 | 5-6 |
| UN3200DP / UN3400DP –IU23750 | 16200 | 3079 | 4085 | 3377 | 150 | 627,3 | |||||
| UN3200DP / UN3400DP –IU31750 | 16461 | 3114 | 4120 | 3590 | 185 | 780 | |||||
| UN3200DP / UN3400DP –IU44500 | 16781 | 3170 | 4205 | 4257 | 185 | 991,1 | |||||
| UN3200DP / UN3400DP –IU54500 | 16781 | 3205 | 4310 | 4323 | 240 | 1124,2 | |||||
| UN3200DP / UN3400DP –IU75500 | 18301 | 3253 | 4405 | 4423 | 300 | 1387,6 | |||||
| UN3200DP / UN3400DP –IU100000 | 18951 | 3455 | 4555 | 4523 | 400 | 1401,3 |
Основные характеристики
| Параметр | UN3200DP/UN3400DP-IU44500 | ||||
| Объём впрыска, см3 | 23666 | 26368 | 29217 | ||
| Вес впрыска, г | 21536 | 23995 | 26588 | ||
| Диаметр шнека, мм | 180 | 190 | 200 | ||
| Давление впрыска, МПа | 189 | 169 | 153 | ||
| Соотношение длины шнека к диаметру | 23,4 | 22,1 | 20 | ||
| Скорость впрыска, см3/с | 2175 | 2425 | 2685 | ||
| Максимальная скорость впрыска, мм/с | 85,5 | ||||
| Ход шнека, мм | 930 | ||||
| Скорость вращения шнека, об/мин (бесступенчатая регулировка) | 75 | ||||
| Крутящий момент шнека, Н*м | 41799 | ||||
| Усилие прижима сопла, кН | 296,7 | ||||
| Усилие смыкания, кН | 32000/34000 | ||||
| Усилие раскрытия, кН | 2550 | ||||
| Раскрытие, мм | 3100 | ||||
| Расстояние между колоннами, мм | 2240*1860 | ||||
| Размер плит, мм | 3220*2810 | ||||
| Максимальное расстояние в свету, мм | 4200 | ||||
| Толщина пресс-формы (мин/макс), мм | 1100/2000 | ||||
| Ход выталкивателя, мм | 500 | ||||
| Количество выталкивателей | 33 | ||||
| Усилие выталкивания, кН | 460 | ||||
| Давление в гидравлической системе, Мпа | 17,5 , 25 | ||||
| Мощность насоса, кВт | 60*5+39,4 | ||||
| Нагревательная мощность, кВт | 170 | 183 | 189 | ||
| Общая мощность, кВт | 509,4 | 522,4 | 528,4 | ||
| Количество зон контроля температуры | 8 | 9 | 9 | ||
| Ёмкость бака гидравлической системы, л | 4000 | ||||
| Сухой цикл, с/мм | 10,8/1568 | ||||
| Габаритные размеры, м. | 16,8*5,0*4,2 | ||||
| Максимальный вес пресс-формы, т | 81 | ||||
| Вес, т | 143+41 | ||||
